扫描方式

1. 线性扫描分布

扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。

2. 分段扫频测量分布

扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

其他技术参数

1. 幅度测量范围: (-120dB)至(+20dB)

2. 幅度测量精度: 0.1dB

3. 扫描频率精度: 0.01%

4. 信号输入阻抗：1MΩ

5. 信号输出阻抗：50Ω

6. 信号输出幅值：±20V

7. 同相测试重复率：99.9%

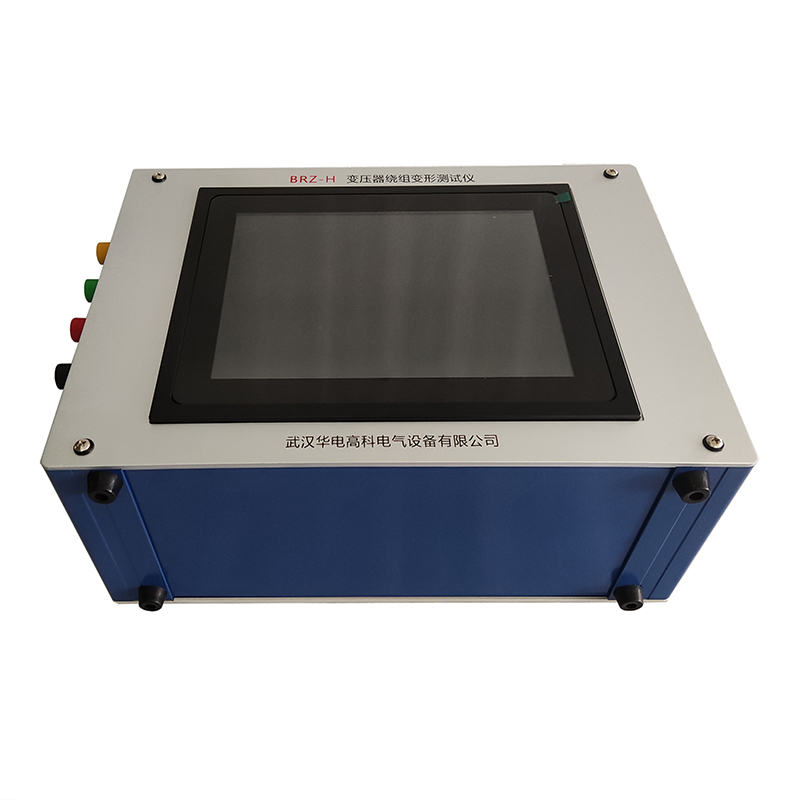

变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

1. 采集控制采用高速、高集成化微处理器。

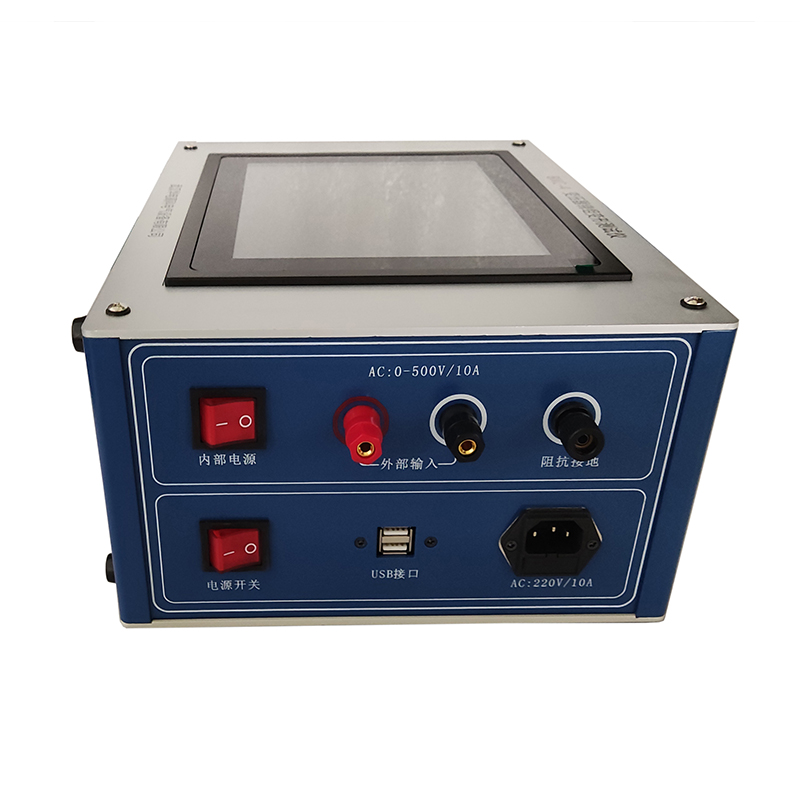

2. 笔记本电脑与仪器之间通信USB接口。

3. 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

4. 高速双通道16位A/D采样(现场试验改变分接开关，波形曲线有明变化)。

5. 信号输出幅度软件调节，最大幅度峰值±10V。

6. 计算机将检测结果自动分析和生成电子文档(Word)。

7. 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式。

8. 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。

9. 检测数据自动分析系统
