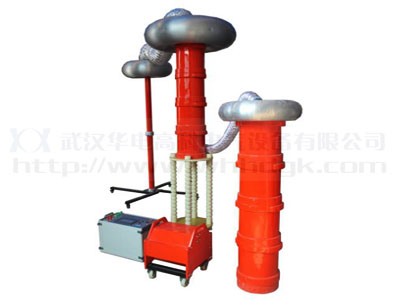

变电站交流耐压谐振试验装置、变电站电气设备专用便携式变频谐振耐压试验装置，适用于电气设备的绝缘交、直流耐压试验。
参考标准： GB50150-2006,DL/T849.6-2004
BPXZ-H变电站电气设备交流耐压谐振试验装置交流耐压谐振装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，电气设备变频串联谐振耐压装置。
|
技术参数 |
|
|
额定输出电压 |
0～1000kV(AC有效值)及其以下 |
|
输出频率 |
20～300Hz |
|
谐振电压波形 |
纯正弦波,波形畸变率﹤1.0% |
|
最大试验容量 |
8000kVA及其以下 |
|
工作时间 |
工作制满功率输出下,一次连续工作时间可到60min |
|
品质因数 |
30～90 |
|
频率调节灵敏度 |
0.1Hz,不稳定度﹤0.05% |
|
工作电源 |
AC380V/220V±15%/50Hz±5% |
|
系列产品配置及使用范围 |
|||||
|
产品型号名称 |
适用范围（10kV~500kV电压等级变电站电气设备交流耐压设备，频率30~300Hz） |
||||
|
变频源 |
谐振电抗器 |
激励变压器 |
分压器 |
适用范围 |
|
|
BPXZ-H/50/50/25 |
3kW |
25kV/1A二台 （干式） |
3kVA （干式） |
50kV |
1000kVA及以下10kV电力变 |
|
10kV开关、母线、PT、CT等 |
|||||
|
10kV（300mm2）电缆≤1.0km |
|||||
|
BPXZ-H/108/108/27 |
5kW |
27kV/1A四台 （干式） |
5kVA |
110kV |
31500kVA及以下35kV电力变 |
|
35kV开关、母线、PT、CT等 |
|||||
|
10kV（300mm2）电缆2km |
|||||
|
35kV（300mm2）电缆0.5km |
|||||
|
BPXZ-H/200/200/50 |
10kW |
50kV/1A四台 （干式） |
10kVA （干式） |
200kV |
50000kVA及以下110kV电力变 |
|
110kVGIS、PT、CT等(预防性试验) |
|||||
|
35kV（300mm2）电缆≤1.0km |
|||||
|
10kV（300mm2）电缆≤2.0km |
|||||
|
BPXZ-H/270/270/45 |
15kW |
45kV/1A六台 （干式） |
15kVA （干式） |
300kV |
50000kVA及以下110kV电力变 |
|
110kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）电缆≤1.2km |
|||||
|
10kV（300mm2）电缆≤3.0km |
|||||
|
BPXZ-H/800/400/50 |
30kW |
50kV/2A八台 （干式） 100kV/2A四台 （油浸式） |
30 kVA （干式） 30kA （油浸式） |
400kV |
80000kVA及以下220kV电力变 |
|
50000kVA及以下110kV电力变 |
|||||
|
110kV/220kVGIS、PT、CT等 |
|||||
|
35kV（300mm2）电缆≤2.0km |
|||||
|
110kV（300mm2）电缆≤0.7km |
|||||
|
BPXZ-H/1600/800/200 |
60kW |
200kV/2A四台 （油浸式） |
60kVA （干式） |
800kV |
80000kVA及以下220kV电力变 |
|
50000kVA及以下110kV电力变 |
|||||
|
500kVGIS、PT、CT等 |
|||||
|
220kV开关、GIS、PT、CT等 |
|||||
|
110kV（400mm2）电缆≤1.5km |
|||||
|
220kV（300mm2）电缆≤1.0km |
|||||
BPXZ-H变电站电气设备交流耐压谐振试验装置主要针对110KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压试验设备。
