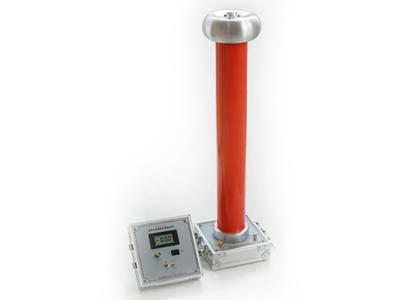

HFRC系列交直流分壓器

1.精度高
      是高壓靜電電壓表的更新?lián)Q代產品；
    2.安全可靠
      HFRC系列數字分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠；
    3.讀數方便
      HFRC系列數字分壓器由高壓分壓器上端均壓罩為高壓端，可直接接入被測高壓，下端有專用接地端，供接地使用，用專用電纜連接高壓分壓器和低壓顯示儀表，并選擇相應的電壓和量限即可開始測量，讀數即為kV數；
    4.攜帶方便
      HFRC系列數字分壓器便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。

交直流高壓分壓器主要用于脈沖高壓,雷電高壓,工頻高壓的測量。適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。該產品符合《DL/T846.1~2004高電壓分壓器測量系統技術條件》。

技術參數

1.電壓等級：50kV～400kV
    2.種    類：電容型、電阻型、阻容型
    3.電容型精度：AC:1.5%、AC:1.0%、AC:0.5%
    4.電阻型精度：DC:1.0%、DC:0.5%、DC:0.2%、DC:0.1%
    5.阻容型精度：AC/DC:1.5%/1.0%、1.0%/0.5% 、0.5%/0.2%
    6.電阻溫度系數：200ppM、100ppM、50ppM、25ppM
    7.電容溫度系數：-150ppM、-100ppM、-50ppM
    8.電容介質損耗：損耗角正切值不大于10×10-4
    9.電容量：8pF～1000pF
    10.工作方式：
              (1)連續運行＜30分鐘
              (2)連續運行＜60分鐘
              (3)連續運行＜8小時
    11.交流頻率：30～300Hz(工頻)
    12.環境條件：
       溫    度：-25～40℃
       濕    度：≤85%
    13.分壓比：1000:1、10000:1

14.儀器常規技術參數配置表：

型號規格	測量電壓范圍 (kV)	交直流分壓器阻抗 (MΩ)	外形尺寸		重量
型號規格	測量電壓范圍 (kV)	交直流分壓器阻抗 (MΩ)	分壓器	箱體	重量
HFRC-50	AC～50 DC～70	320pF/650	Ф84×500	170×170×550	7
HFRC-100	AC～100 DC～140	160pF/1170	Ф84×650	170×170×720	10
HFRC-150	AC～150 DC～200	130pF/1690	Ф84×900	220×220×950	13
HFRC-200	AC～200 DC～250	100pF/2340	Ф90×1400	220×220×1450	18
HFRC-300	AC～300 DC～400	100pF/3380	Ф95×1750	260×260×1850	22
HFRC-400	AC～400 DC～500	75pF/4500	Ф142×2300	600×600×2350	30

產品描述

HFRC系列交直流分壓器廣泛應用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓。
HFRC系列交直流分壓器是現場測量用的專用儀器儀表，既可測量直流高壓，又可測量交流高壓的，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，在密封的絕緣筒內部采用電子元件，而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。該產品符合《DL/T846.1~2004高電壓分壓器測量系統技術條件》。
