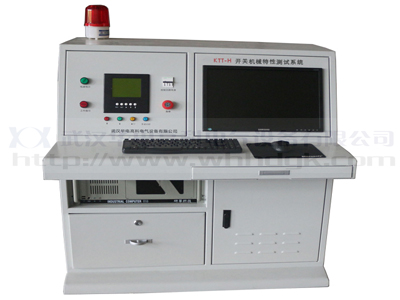

KTT-H开关机械特性测试系统

开关机械特性测试系统、高压开关机械特性测试系统、开关动特性测试仪、机械式开关

●本仪器采用12寸LED触摸屏，使用windows操作系统，配备通用64G固态硬盘存储数据；

●15个触电通过；

●9个模拟量输入通道；

●控制方式包含内控、外控、手力三种方式；

●可根据“占行程百分比”、“占开距百分比”、“时间”、“行程”四种定义方式分式别定义触头运动速度，满足各种速度测试要求用户可自定义打印报表。

●可同时安装三个传感器进行测试。

有关产品购买、信息咨询、技术资料等欢迎致电：027-87771780 或是

KTT-H开关机械特性测试系统模拟通道采集，可测试行程传感器信号，分/合操作电源的电流电压信号，储能电机的电压电流信号等，用户可自定义开关动作序列，可设置相领两次动作之间的时间间隔、合/分闸命令保持时间。

技术参数

测试台输入电压：三相四线，AC380V±10%，50Hz各工位具有独立电源模块，电源参数如下
设备电源输出（自动调压）	电源回路	电源类型	电源输出范围
	合闸回路	AC	0-300V/10A
	合闸回路	DC	10-270V/10A
	分闸回路	AC	0-300V/10A
	分闸回路	DC	10-270V/10A
	储能回路	AC	0-300V/10A
	储能回路	DC	0-270V/10A

时间测量范围	1~40000ms，分辨率：0.033ms，精度：±（0.05%t+0.033）ms
行程测量范围	0~9999mm，分辨率：0.01，精度：传感器总长/（214-1）mm
速度测量范围	0~20m/s，分辨率：0.01m/s
线圈电流测试范围	0~15A（如需要更大测量范围，可定制）
电流波形幅值精度	≤1%FS，采用14位高精度AD转换器，采样频率1K~30K可根据测试需求智能调节
工作条件	湿度-10℃~50℃，湿度≤85%RH，不结露
体积	小于1000mm×1000mm×1800mm
颜色	计算机灰
重量	不大于330Kg

开关机械特性测试系统是我公司研制的一款开关机械特性测试仪。系统的硬件构架与目前国际上该领域的著名厂商的产品高度一致。测试软件运行在windows操作下，软件空载测试的全过程和后期的数据管理。操作界面使用触摸屏，使得现场操作更加简便，快捷。
