变压器、开关等的交流耐压试验方法

您的位置：首页 >> 服务支持 >> 技术文章

变压器、开关等的交流耐压试验，发电机以及110kV及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。

变压器、开关等的交流耐压试验方法：

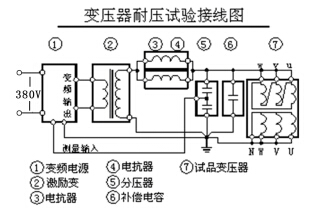

QQ截图20160314094525

1、110kV及以下电压等级的变压器等主电气设备的交流耐压试验，

⑴110kV主变：对应的电容量范围为5000pF~15000pF，最高耐压试验值160kV，试验频率为45Hz～65Hz。

⑵谐振频率：1/6.28×√720×0.015×10-6=48.4Hz

48.4Hz下最大被试电容量时的试验电流：48.4×6.28×0.015×10-6×160×103=0.73A

⑶选择设备：30kW变频控制源； 50kV/1.2A电抗器六台串联； 30kVA（5kV/6A）激励变； 300kV分压器；

2、110kV及以下电压等级的变电站主电气设备的交流耐压试验，试验频率为30Hz～300Hz，电抗器的使用方式全部电抗器串联成组使用

（1）110kV开关：对应的电容量忽略不计，最高耐压试验值200kV

（2）谐振频率：1/6.28×√720×600×10-12=265Hz

265Hz下最大被试电容量时的试验电流：265×6.28×0. 6×10-9×200×103=0.19A，

（3）选择设备：30kW变频控制源； 50kV/1.2A电抗器六台串联； 30kVA（15kV/2A）激励变； 300kV分压器；

所以对于开关母线等断口电容小的试品也可以进行试验。

无标题文档

设备组合试品		电抗器60kVA/50kV 六节	激励变压器输出端选择
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min)	长度500m以下	使用电抗器一节	3kV
	长度500~1000m	使用电抗器二节并联	3kV
	长度1000~1500m	使用电抗器三节并联	3kV
	长度1500~2000m	使用电抗器四节并联	3kV
	长度2000~2500m	使用电抗器五节并联	3kV
	长度2500~3000m	使用电抗器六节并联	3kV
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min)	长度330m以下	使用电抗器二节串联	3kV
	长度330~660m	使用电抗器二节串联二组并联	3kV
	长度660~1000m	使用电抗器二节串联三组并联	3kV
满足110kV/300mm2电缆, (试验电压128kV,试验时间60min)	长度300m	使用电抗器三节串联二组并联	5kV
满足63MVA/110kV以下变压器, (试验电压160kV,试验时间1min)		使用电抗器四节串联	5kV
满足110kV变电站系统, (试验电压265kV,试验时间1min)		使用电抗器六节串联	15kV
满足100MW/24kV以下发电机, (试验电压51kV,试验时间1min)		使用电抗器六节并联	5kV

武汉华电高科主要经营电气设备、电子产品、仪器仪表制造、安装；计算机软件开发；电子元器件、电线电缆、五金交电批发等串联谐振实验装置、绝缘耐压测试设备、避雷器电缆测试设备、继保/回路测试设备、开关断路器检测设备、蓄电池/直流测试设备等。华电高科供应电力检测设备、高压试验设备、电力实验设备、电力检修设备等产品，真正的为客户创造价值、节省费用,实现“设备永续、设备无忧”
