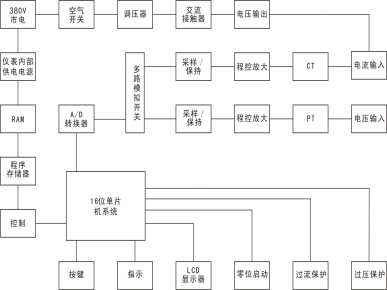

原理框图

变压器数显控制台的工作原理

变压器数显控制台测量线路包括一路电流测量回路和一路电压测量回路。

电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。

电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路。

由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流／过压保护的功能。

变压器数显控制台基本操作

1、计时触发电压

改变拨码开关的前三位数字来设定计时触发电压值，例如需要“35KV”计时，请将拨码开关的数位拨到“035”，其中“35”表示试验变压器高压侧电压。

2、过压保护

根据计时触发电压的大小来设定电压保护值，计时触发电压值的1.1倍即为电压保护的动作值 。过压保护后，为防止试验变压器瞬间断电带来的过电压，设备过压保护只是发出声光信号，并不切断仪器对试验变压器的供电及试验变压器的高压输出。出现过压保护后，先将调压器回到零位，再按下“分闸”按钮，将关闭电源开关。

3、过流保护

拨码开关的后两位为过流保护的设定值，设定值为低压侧电流值， 例如，过流保护值设定为“10”时，仪器在低压侧电流达到10A后，设备自动切断输出电压，起到保护设备及被试品的作用。此时调压器回到零位后过流指示灯熄灭，零位指示灯亮，设备可以继续工作。

4、零位启动

为了保护被试品，试验变压器应从“0V”开始升压.当调压器处于零位状态时，按“合闸”按钮，接触器合闸，仪器有输出，当调压器处于非零位状态时，仪器按“合闸”按钮，仪器无法合闸也没有输出。
