电子式互感器

    电子式互感器是数字化变电站最重要的底层关键设备。目前电子式互感器已在数字化变电站的示范工程中得到了应用，显示出了优于传统互感器的独特优势。 但是电子式互感器与传统互感器的原理性差异也引入了设备校验的新的现实问题。目前的变电站中，传统互感器只提供模拟电流或电压信号，A/D变换是由电子式电能表、保护装置等后续二次设备完成，但在数字化变电站中，所有的A/D变换都在电子式互感器中完成。由于采用了电子式互感器，A/D变换前移，从原来的二次设备转移到一次设备，这一新的信号变换流程的特点，使得电子式互感器的长期运行性能受到高度关注，本公司生产的电子式互感器在线校验仪正是为观察了解电子式互感器长期运行性能而研制，通过在线校验的方式提供一种不停电、实时监测电子式互感器的手段，将以往的互感器定期检修方式转变为状态检修方式，从而发现设备潜在故障，预防设备的早期失效，提高设备运行效率。

    电子式互感器按照国标20847.7/8电子式互感器标准和IEC61850通讯标准，基于虚拟仪器，可实现电子式互感器模拟和数字量输出的比差、角差量的校验，记录，同时也可以应用于传统式电流电压互感器的校验，及电子式互感器的离线校验。为广大电力试验、计量、施工单位提供一种可移动的电子式互感器校验装置。

电子式互感器系统构成

    电子式互感器校验系统既可以完成电流互感器的校验也可以用作电压互感器的校验。其校验系统组成框图如图1所示，该系统分为电流标准通道，电压标准通道，电流被测通道，电压被测通道，校验仪数据处理平台。电流标准通道由传感部分、采集器、传输模块、电源管理模块组成。电流被测通道由被校互感器、信号转换器、传输模块组成。在不停电的情况下，传感部分将传输线上的电流转换成电压信号，校验仪通过采集器获取标准电流传感器和被校电流传感器的电参量，并将这些电参量以标准格式上传给计算机，计算机数据处理平台将同一时刻的两个信号进行比对处理，计算出被校电流传感器的误差情况，显示并记录测量结果。电压标准通道由传感部分，采集器，传输模块、电源管理模块组成。电压被测通道由被校互感器、信号转换器、传输模块组成。工作原理与电流校验系统相同。

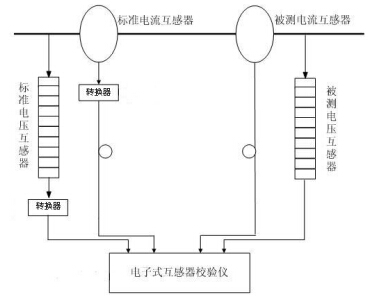

图一校验系统结构图
