变频谐振装置主要由变频电源、激励变压器、电抗器、电容分压器组成。在进行变频谐振试验时应该注意：正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。变频谐振自动试验的操作如下：

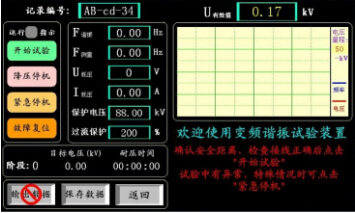

     进入变频谐振装置界面，点击“自动试验”，进入下图一界面，点击“开始试验”，则自动进行调谐、升压、计时、降压。

图一

界面依次如下：

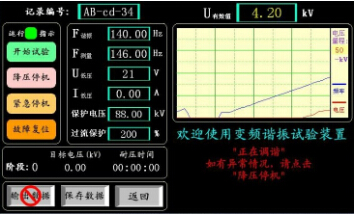

调谐

图二

    为了更好地找到准确的谐振点，仪器在本功能下的调谐分为粗调和细调两步，均为自动进行，只有完成了调谐，才自动进入到下一界面；

    因为是在低电压下的调谐，所产生的高压电压不会对被试品有任何的损害，所以请耐心等待。即使在最不利的情况下，自动调谐的时间也不会超过3分钟！

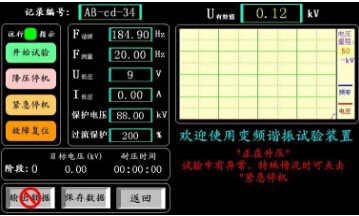

升压：

图三

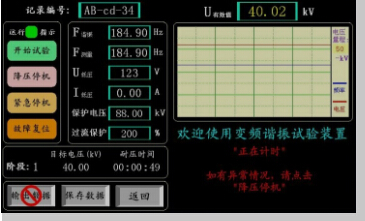

计时：

图四

降压：

图五

在试验过程中出现?；ざ魇?，均有相关界面显示如图六，七。

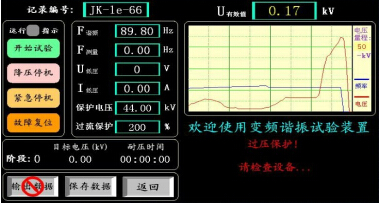

过压保护

图六

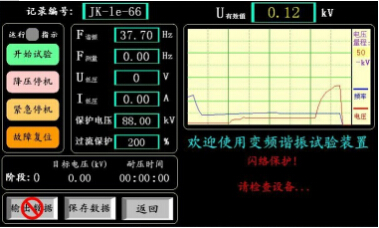

闪络?；ぃ?/strong>



图七

---
